1

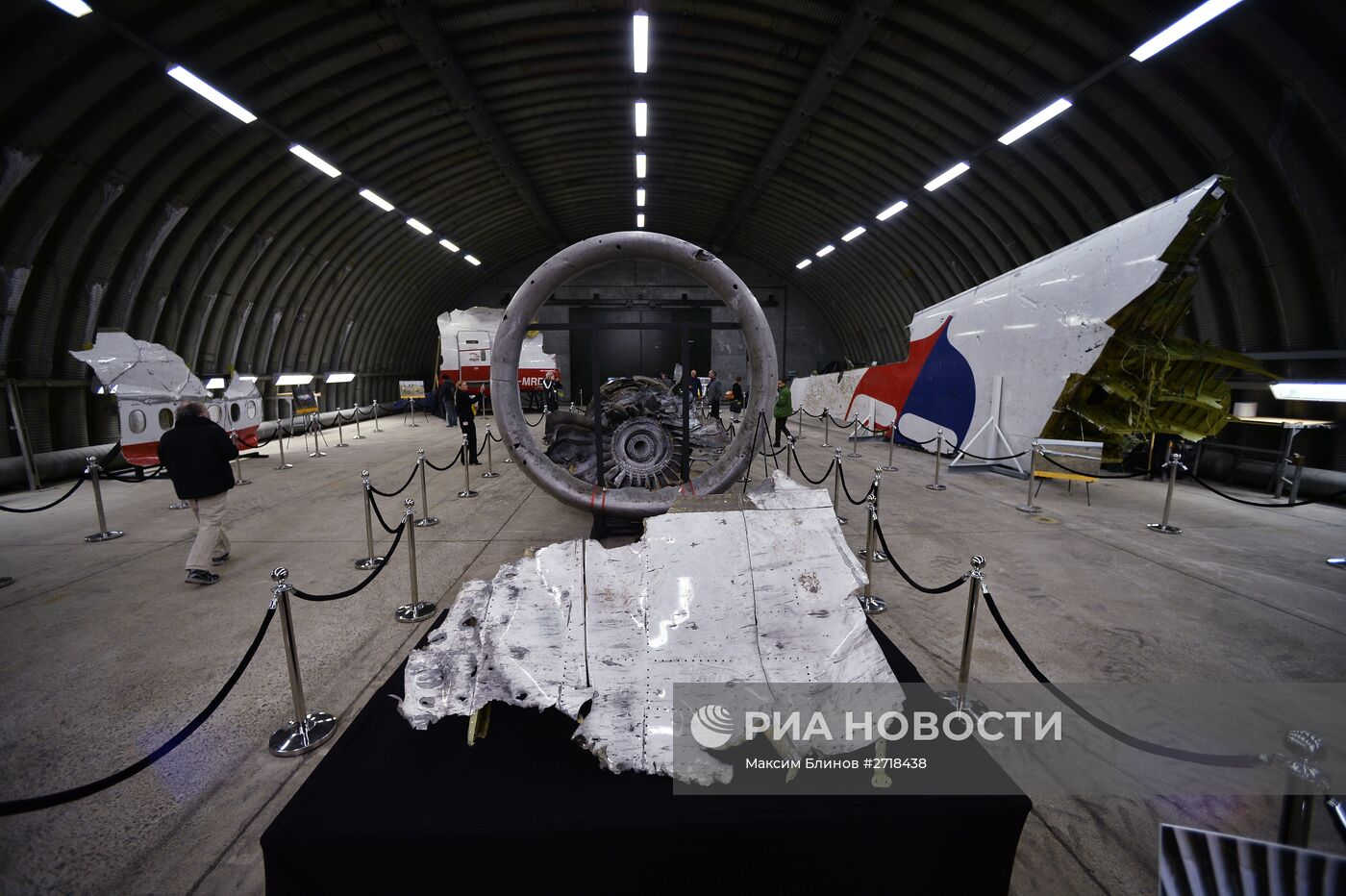

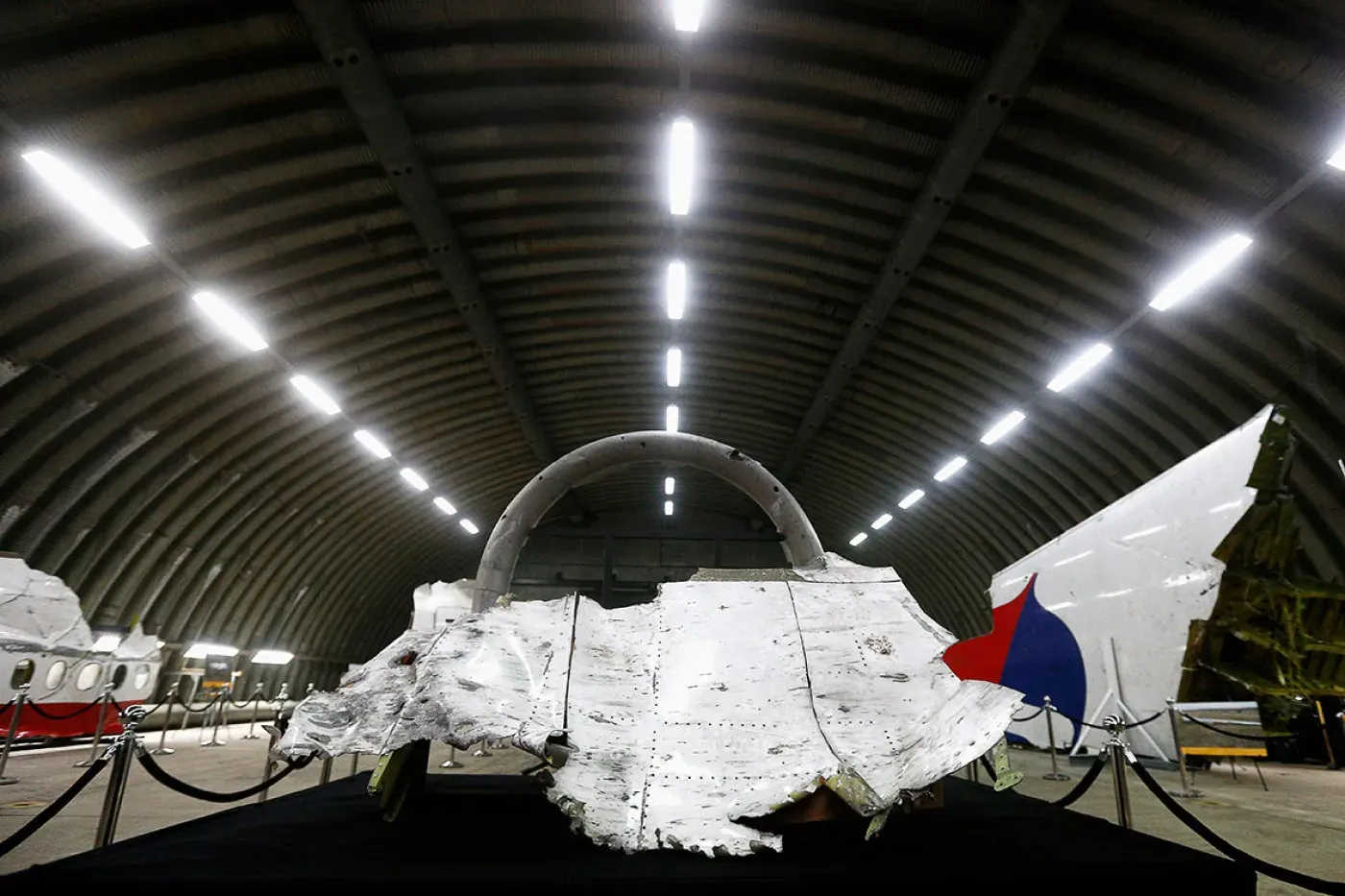

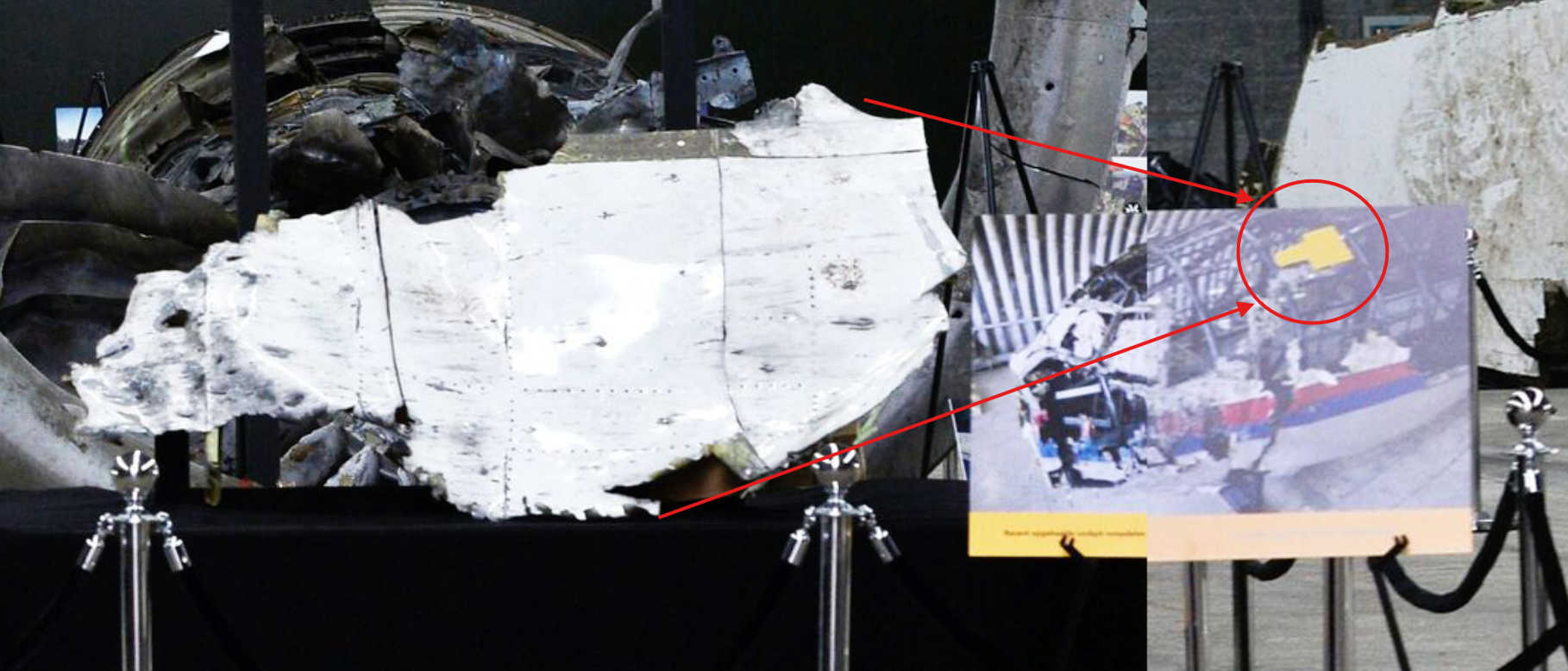

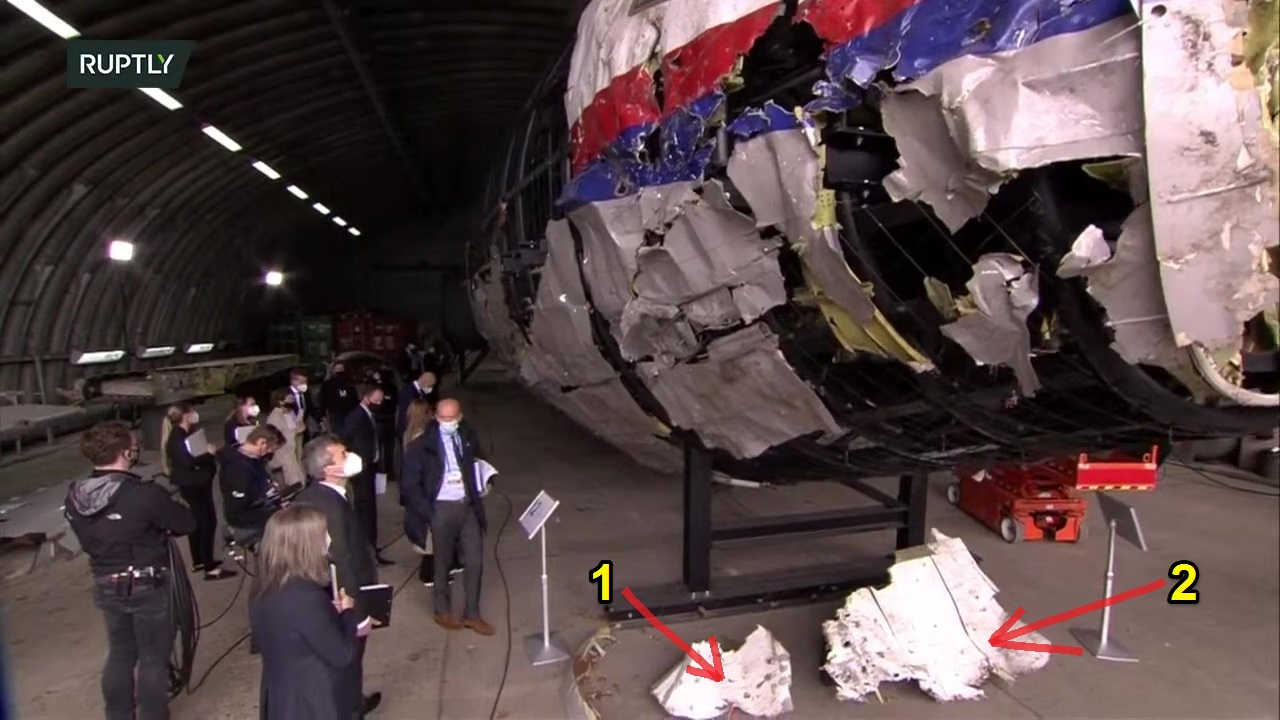

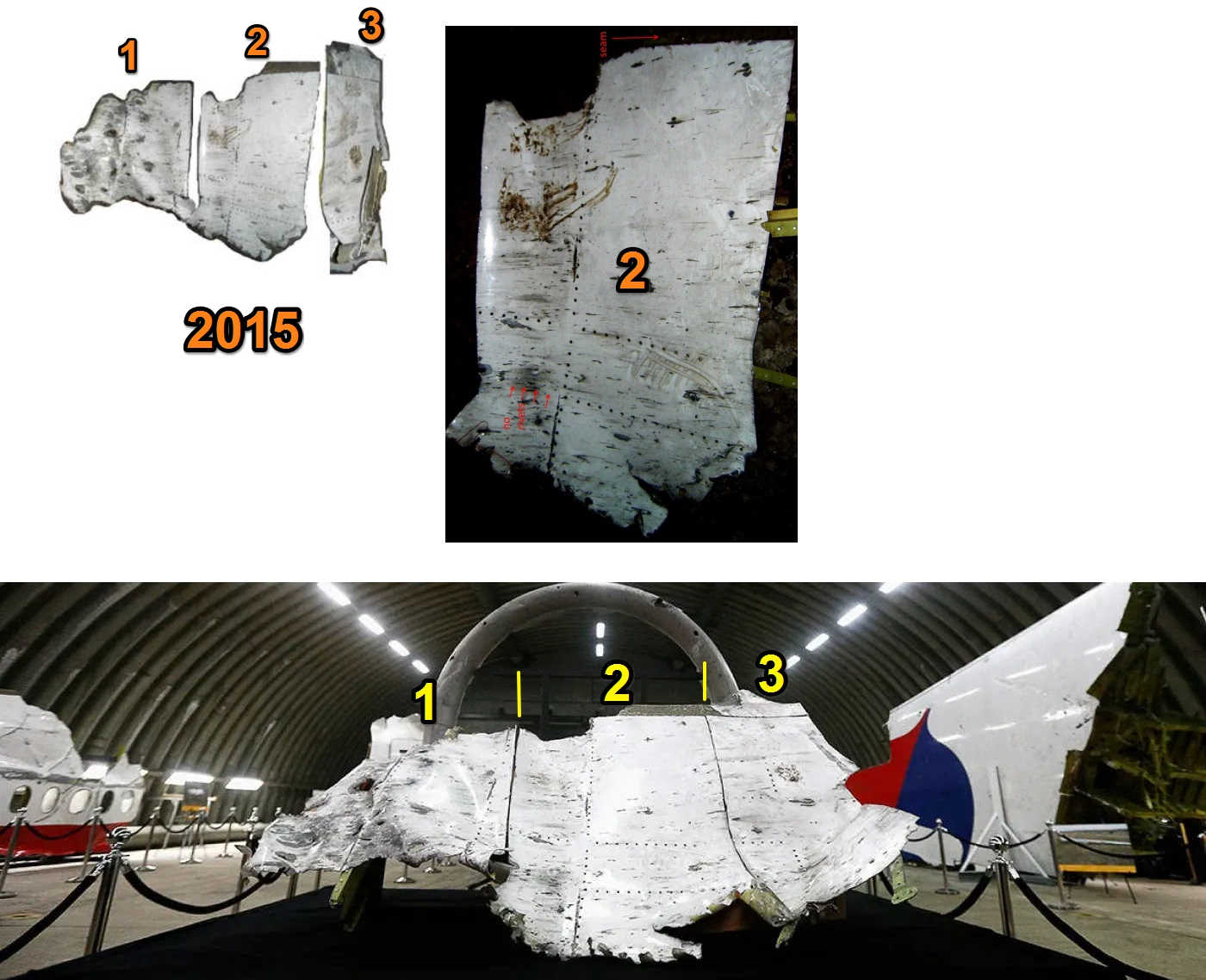

Вся информация о куске с крыше

продукты детонации                                       Точка подрыва ВВ БЧ ракеты. Версия meovoto
крупные дыры                                                Точка подрыва ВВ БЧ ракеты. Версия meovoto
обжатие шпангоутов                                       Точка подрыва ВВ БЧ ракеты. Версия meovoto
откуда большие дыры                                     Точка подрыва ВВ БЧ ракеты. Версия meovoto
рваные края                                                    Поражение буком из-под Снежное 3
в другом месте                                                 Точка подрыва ВВ БЧ ракеты. Версия meovoto
вот где он был                                                 Точка подрыва ВВ БЧ ракеты. Версия meovoto
смотреть по шпангоутам                                  Точка подрыва ВВ БЧ ракеты. Версия meovoto
смотреть по швам                                             Точка подрыва ВВ БЧ ракеты. Версия meovoto
смотреть по заклёпкам                                     Точка подрыва ВВ БЧ ракеты. Версия meovoto
как располагаются заклёпки по правде          Точка подрыва ВВ БЧ ракеты. Версия meovoto
нахлёст не в ту сторону                                   Точка подрыва ВВ БЧ ракеты. Версия meovoto
Т-образный стык                                              Точка подрыва ВВ БЧ ракеты. Версия meovoto
всё-таки он по центру!                                     Точка подрыва ВВ БЧ ракеты. Версия meovoto
А-А не туда влепили                                         Версия Концерна ПВО «Алмаз – Антей»

31

vealmi написал(а):

Не только

Напомню - 236.5 - первый шпангоут на скальпе.

Это, судя по номеру - в 6 м от кончика носа.

32

Простой написал(а):

Это, судя по номеру - в 6 м от кончика носа.


+

Я имел ввиду, что этот фрагмент расположен на том же шпангоуте, что и скальп

Скальп

https://lh6.googleusercontent.com/-M7LQ6zNk4EM/VUjwNbTP6TI/AAAAAAAAI24/1Iu1eS7RRfc/w674-h612-no/%D0%A1%D0%BA%D0%B0%D0%BB%D1%8C%D0%BF.JPG

На самом скальпе скользящие следы,

+

https://lh5.googleusercontent.com/-DtgwB53pfiw/VUj-72KN9UI/AAAAAAAAI3k/47rg-RbnK1c/w459-h612-no/a2d28e350c7eccb8502f55132fa45cab.jpg

тут -фронтальный, и судя по краям - первичный, имхо.

33

Простой написал(а):

это два отдельных фрагмента одного шпангоута.

Да, только направление пробоин на них различны. На скальпе - наклонные, под острым углом,а на этом куске близки к нормали, и где бы он не стоял, направление из одной точки к обоим фрагментам не получится совместить, имхо.
https://lh6.googleusercontent.com/-yohLokBwm-Y/VVSdCHpyfHI/AAAAAAAAJGw/-wd4iGW2Km8/w618-h612-no/DZxt9.JPG

еще следы на фрагменте

https://lh4.googleusercontent.com/-agITI_vYZsU/VVSdCQlwTSI/AAAAAAAAJG0/wp4eAqGn5LY/w920-h461-no/2.JPG

Там же еще один фрагмент с фронтальными повреждениями, но другого характера - проломы, не пробоины.
https://lh3.googleusercontent.com/-LNkTnQbfdrg/VVSdTYgDqjI/AAAAAAAAJH8/FVejHvsa4Lw/w384-h345-no/post-67726-0-68597500-1405942947.jpg
Кроме ракеты по схеме Кемета, было еще что то.

.

34

Есть известная фотка от DSB где в силовых конструкциях фюзеляжа дырки. (Хрень с именем STA 236) в ней разные дырки из них три дырки на одной линии . По размерам два крайних - Тавры, середина - кубик.

Рассчитатьгрубо  расстояние до взрыва можно по расстоянию между дырками. Углы входа - почти 90. Если между таврами на диаметре бочонка 13 мм, а между дырками около 15 см - то расстояние до дырок от БЧ - около 10 радиусов бочонка БЧ. Где эта STA 236 в скальпе?

35

http://www.onderzoeksraad.nl/en/beeldba … ?show=2467

Fig 9

Отредактировано thegarin (2015-06-16 02:03:14)

36

по памяти маненько обшибся выше ,но не немного ))
http://sh.uploads.ru/t/Za5jO.jpg
http://sh.uploads.ru/t/x8IOD.jpg
http://sh.uploads.ru/t/vFgoK.jpg

thegarin написал(а):

Есть известная фотка от DSB где в силовых конструкциях фюзеляжа дырки. (Хрень с именем STA 236) в ней разные дырки из них три дырки на одной линии . По размерам два крайних - Тавры, середина - кубик.

Рассчитатьгрубо  расстояние до взрыва можно по расстоянию между дырками. Углы входа - почти 90. Если между таврами на диаметре бочонка 13 мм, а между дырками около 15 см - то расстояние до дырок от БЧ - около 10 радиусов бочонка БЧ. Где эта STA 236 в скальпе?


Тегарин это фотка ?  там стандартный шуруп 7,5 мм ,хочешь возьми 1 см . Двухтавр размером 1,3 мм ,но никак не 7-8 см. Так что это не от ПЭ. И также если его перевернуть и поставить нормально , то у него с того угла где стоит БЧ есть точка входа не не пробит шпангоут. Так что это точно не от БЧ ,на крайний случай легкая часть от ракеты ,маленький кусок  - продрал ,но его отбросило ..
http://sh.uploads.ru/7la18.jpg

Отредактировано Кемет (2015-06-16 02:16:21)

37

Кемет написал(а):

по памяти маненько обшибся выше ,но не немного ))


Тегарин это фотка ?  там стандартный шуруп 7,5 мм ,хочешь возьми 1 см . Двухтавр размером 1,3 мм ,но никак не 7-8 см. Так что это не от ПЭ. И также если его перевернуть и поставить нормально , то у него с того угла где стоит БЧ есть точка входа не не пробит шпангоут. Так что это точно не от БЧ ,на крайний случай легкая часть от ракеты ,маленький кусок  - продрал ,но его отбросило ..

Отредактировано Кемет (Сегодня 01:16:21)


Ну я к примеру. Если есть разнесенные идентифицированные повреждения - то можно оценить расстояние до БЧ.

38

Вся информация о куске с крыше

продукты детонации                                       Точка подрыва ВВ БЧ ракеты. Версия meovoto
крупные дыры                                                Точка подрыва ВВ БЧ ракеты. Версия meovoto
обжатие шпангоутов                                       Точка подрыва ВВ БЧ ракеты. Версия meovoto
откуда большие дыры                                     Точка подрыва ВВ БЧ ракеты. Версия meovoto
рваные края                                                    Поражение буком из-под Снежное 3
в другом месте                                                 Точка подрыва ВВ БЧ ракеты. Версия meovoto
вот где он был                                                 Точка подрыва ВВ БЧ ракеты. Версия meovoto
смотреть по шпангоутам                                  Точка подрыва ВВ БЧ ракеты. Версия meovoto
смотреть по швам                                             Точка подрыва ВВ БЧ ракеты. Версия meovoto
смотреть по заклёпкам                                     Точка подрыва ВВ БЧ ракеты. Версия meovoto
как располагаются заклёпки по правде          Точка подрыва ВВ БЧ ракеты. Версия meovoto
нахлёст не в ту сторону                                   Точка подрыва ВВ БЧ ракеты. Версия meovoto
Т-образный стык                                              Точка подрыва ВВ БЧ ракеты. Версия meovoto
всё-таки он по центру!                                     Точка подрыва ВВ БЧ ракеты. Версия meovoto
А-А не туда влепили                                         Версия Концерна ПВО «Алмаз – Антей»

39

https://lh3.googleusercontent.com/-a9gyEzAOIUo/VYehH7lP0QI/AAAAAAAALbE/K-ju8-fK8mc/w958-h586-no/4.JPG
Это 3 на

схеме

https://lh6.googleusercontent.com/-YdJv-bNJMhE/VYeh6Y2H4bI/AAAAAAAALbs/ipvzcPRVTEU/w618-h612-no/5.JPG

вид от носа

40

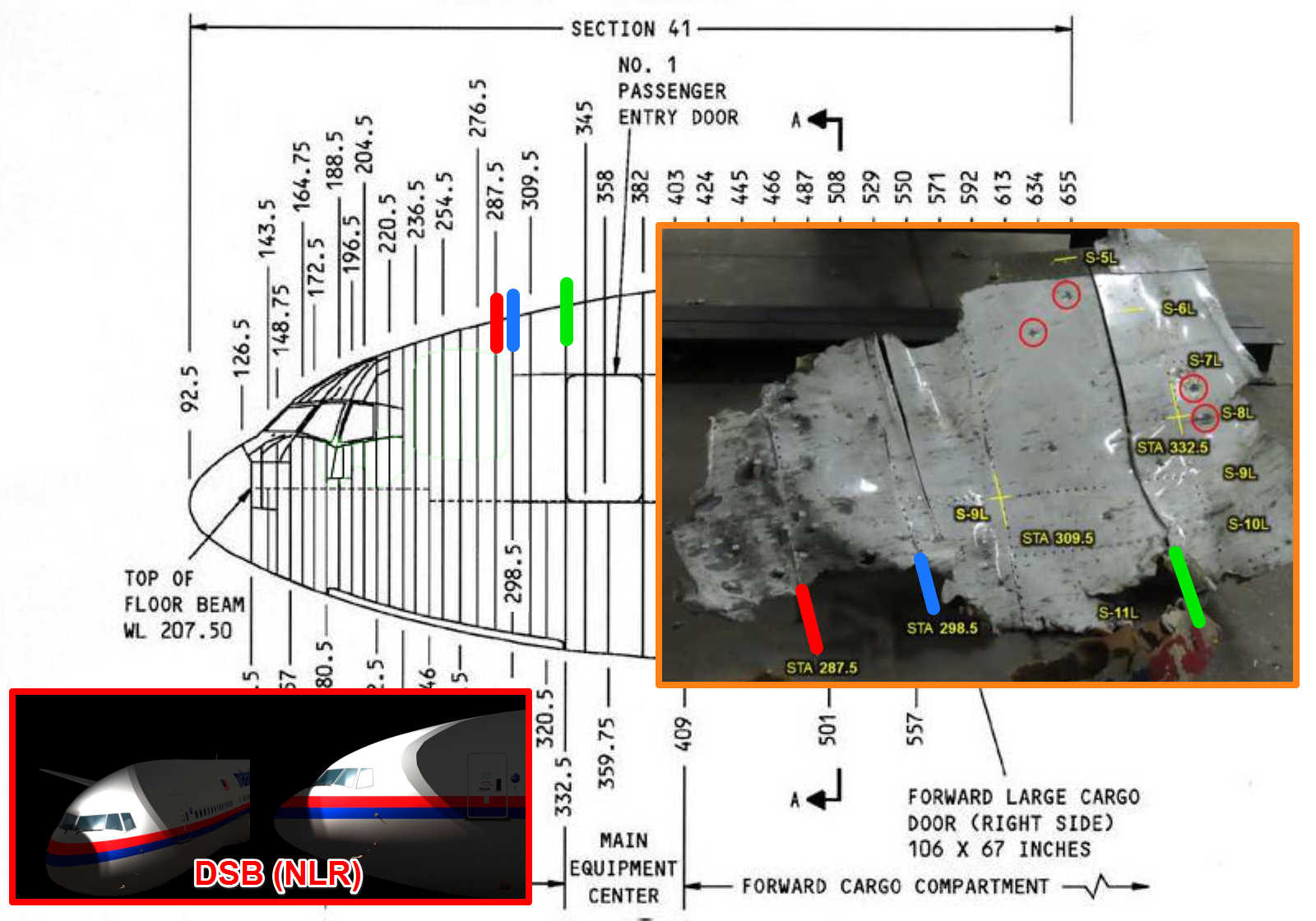

Шпангоут 287.5 (малый фрагмент)
возможно пробитие осколком размером 5 см (толщина стрелки) без повреждения соседних шпангоутов
http://sh.uploads.ru/t/zpEO8.jpg

41

vealmi > Это 3

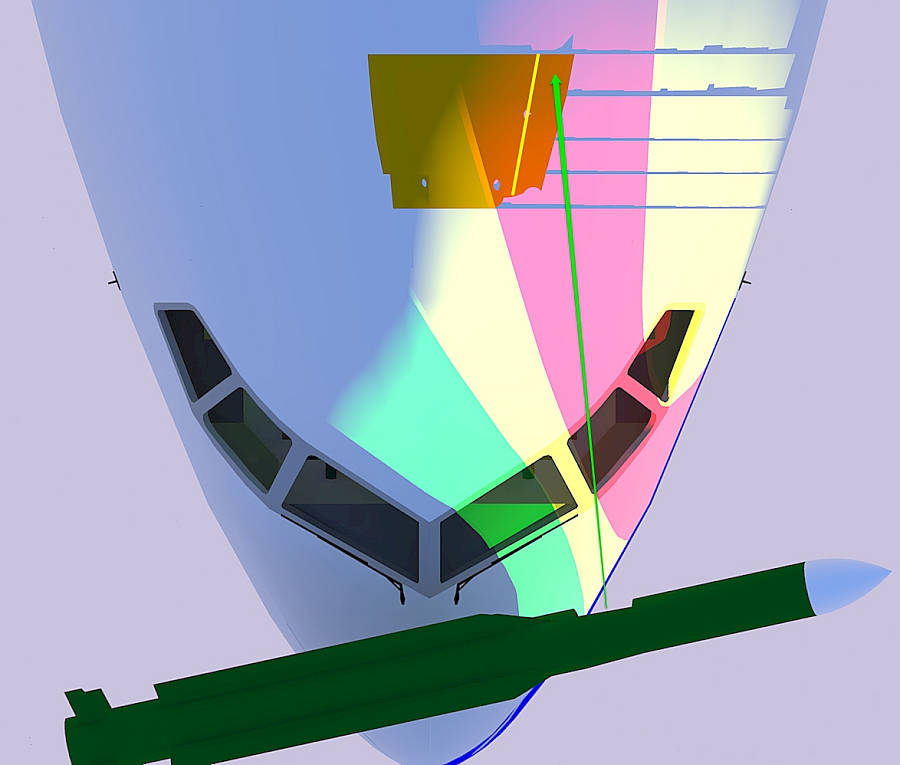

Уточнение #4 на схеме

  Раз уж никто не хочет пробивать обшивку по нормали, а всем больше по душе продырявливание уже примятого к шпангоуту листа — не забывайте, когда будете искать этому фрагменту подходящее место, что траектория таки была сверху-вниз:
http://s009.radikal.ru/i307/1506/4d/c69224ccba41.jpg

42

_

Отредактировано Teo-door (2017-06-05 19:48:12)

43
